در این سیستم، تنها بارهای ناشی از فشار باد، وزن خود نمای کرتین وال و تغییرات دما مورد توجه است. این ویژگی‌ها باعث شده‌اند تا کرتین وال به یکی از انتخاب‌های محبوب برای طراحی نمای ساختمان‌های مدرن و بلندمرتبه تبدیل شود.
ویژگی‌های نمای کرتین وال
- سبکی و استحکام: مواد سبک مانند آلومینیوم و شیشه، فشار کمتری به سازه وارد می‌کنند.
- مقاومت در برابر آب و هوا: مقاوم در برابر باران، باد و تغییرات دما.
- ظاهری مدرن: شیشه باعث شفافیت و زیبایی ساختمان می‌شود.
- عایق حرارتی و صوتی: کاهش مصرف انرژی و آلودگی صوتی.
مزایای نمای کرتین وال
- کاهش بار ساختمان: سبک بودن نما فشار کمتری به سازه وارد می‌کند و نیاز به مصالح سنگین‌تر را کاهش می‌دهد.
- افزایش کارایی انرژی: شیشه‌های دوجداره و مواد عایق، هزینه‌های گرمایشی و سرمایشی را کاهش می‌دهند.
- زیبایی‌شناسی: نمای شفاف و مدرن، ظاهری جذاب و چشم‌نواز به ساختمان می‌بخشد.
- مقاومت در برابر زلزله: طراحی مقاوم در برابر نیروهای جانبی و حرکت‌های سازه‌ای.
انواع نمای کرتین وال
نمای کرتین وال به چندین دسته تقسیم می‌شود که بسته به نیاز پروژه، می‌توان نوع مناسب را انتخاب کرد. مهم‌ترین انواع این نما عبارتند از:
- نمای کرتین وال تک‌لایه
این نوع کرتین وال از یک لایه شیشه و یک چارچوب آلومینیومی یا فولادی ساخته می‌شود. این سیستم برای ساختمان‌هایی با ارتفاع متوسط مناسب است. - نمای کرتین وال دوجداره
در این نوع، دو لایه شیشه برای عایق‌بندی حرارتی و صوتی بیشتر به کار رفته است. این سیستم معمولاً در ساختمان‌هایی با نیاز به عایق‌بندی بالا استفاده می‌شود. - نمای کرتین وال تمام شیشه‌ای
در این نوع نمای کرتین وال، از شیشه‌های بزرگ و یکپارچه استفاده می‌شود که جلوه‌ای شفاف و یکپارچه به نمای ساختمان می‌بخشد. این نما در ساختمان‌های مدرن و لوکس رایج است.
نصب و اجرای نمای کرتین وال
نصب نمای کرتین وال شامل مراحل زیر است:
- محاسبات سازه‌ای و طراحی: مهندسان بارهای مختلف را محاسبه و طراحی مناسب برای اتصال نما به سازه انجام می‌دهند.
- ساخت اجزای نما: اجزای نما مانند شیشه و فریم به‌صورت پیش‌ساخته تولید می‌شوند.
- نصب اجزای نما: پس از نصب چارچوب، شیشه‌ها و دیگر اجزا در محل نصب می‌شوند.
- آزمون و ارزیابی: پس از نصب، تست‌هایی برای بررسی مقاومت نما در برابر عوامل محیطی انجام می‌شود.
انواع سیستم‌های نمای کرتین وال

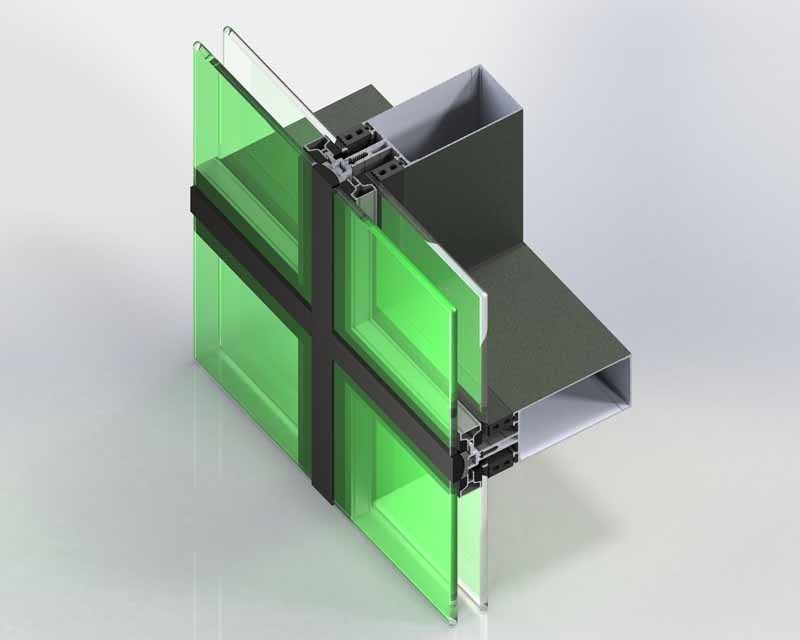

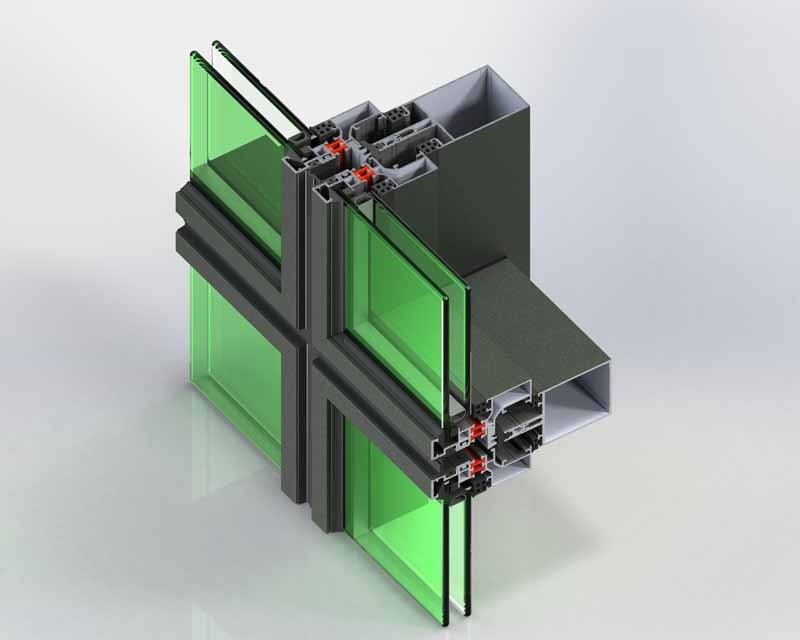

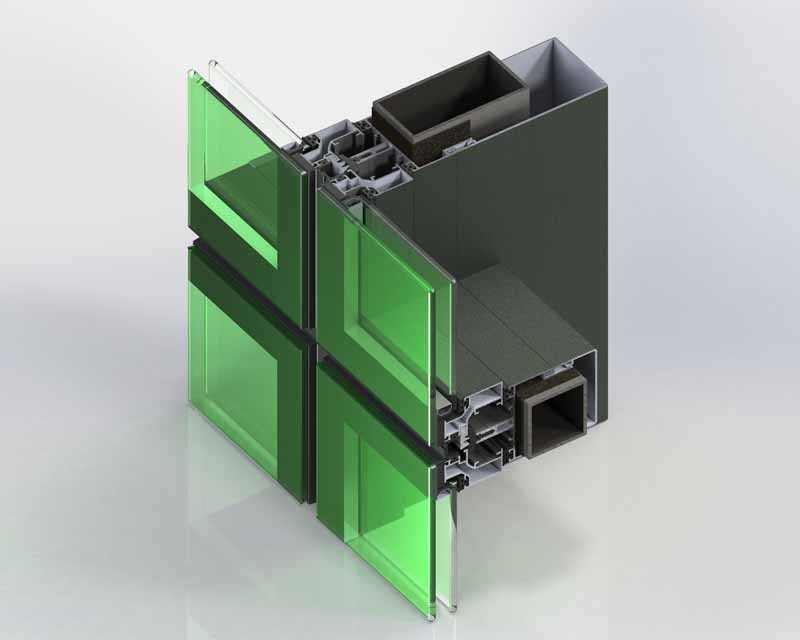

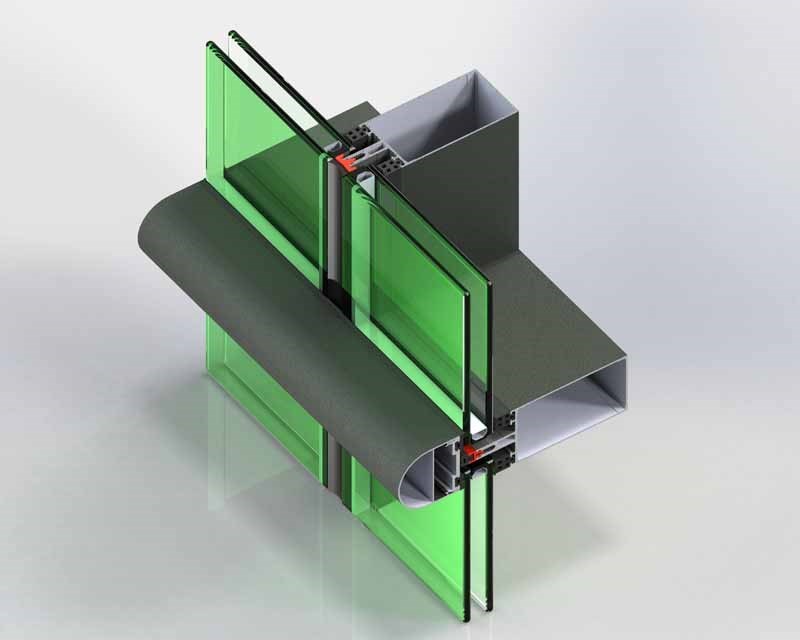

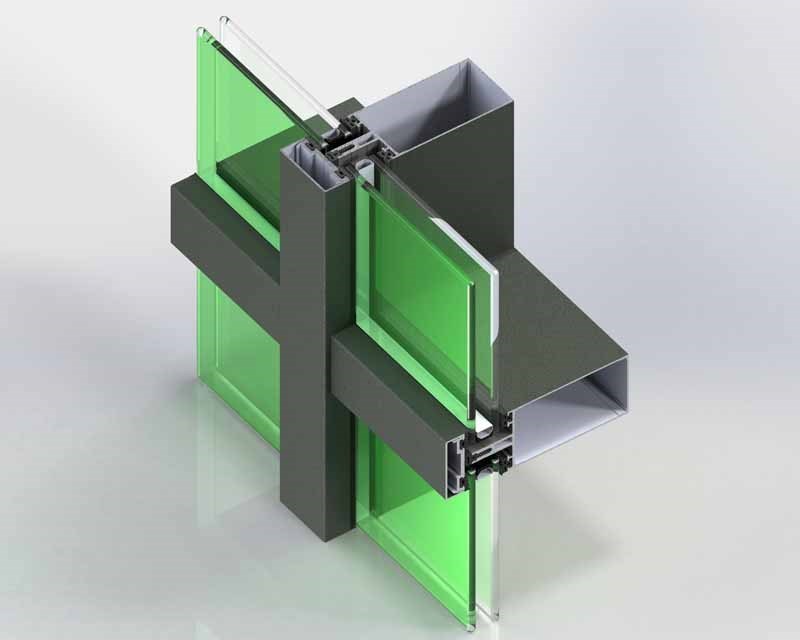

فیس کپ (Face Cap)
در سیستم فیس کپ، نمای کرتین وال با استفاده از قاب‌های افقی و عمودی از جنس آلومینیوم یا فولاد به‌طور ظریف و دقیق نصب می‌شود. در این نما، شیشه‌ها به صورت مستقیم روی پروفیل‌های آلومینیومی (لامل‌ها) نصب می‌شوند و سپس با استفاده از درپوش‌های آلومینیومی (فیس کپ) پوشش داده می‌شوند. این درپوش‌ها علاوه بر ایجاد ظاهری زیبا و یکپارچه، از نفوذ آب و هوا به داخل ساختمان جلوگیری می‌کنند
ویژگی‌ها:
- به‌سادگی امکان تعویض پنل‌های شیشه‌ای یا سایر مصالح نما وجود دارد.
- برای فضاهای بزرگ و بلندمرتبه مناسب است.
- استفاده از فریم‌های افقی و عمودی، ظاهری مرتب و مقاوم ایجاد می‌کند.
مزایا: - امکان تعویض و نگهداری آسان.
- مقاوم در برابر بارهای خارجی مانند باد.
- طراحی منسجم و شفافیت بیشتر در فضاهای داخلی.
کاربردها: - ساختمان‌های بلندمرتبه تجاری و اداری
- پروژه‌هایی با پنجره‌های بزرگ و شفاف
یونیتایز (Unitized)
در سیستم یونیتایز، نما به‌طور پیش‌ساخته در کارخانه تولید می‌شود و هر بخش از پنل‌ها (شیشه، فریم‌ها و اتصالات) به‌طور کامل و یکپارچه به محل پروژه منتقل می‌شود. این بخش‌ها به‌راحتی در محل نصب می‌شوند. این روش به‌ویژه در پروژه‌های بلندمرتبه و سریع‌الاجرا محبوب است. ویژگی‌ها:- نصب سریع‌تر و ساده‌تر به دلیل پیش‌ساختگی در کارخانه.
- کاهش هزینه‌های نصب و زمان اجرای پروژه.
- مناسب برای ساختمان‌های بزرگ و پروژه‌های با زمان محدود.
مزایا:
- کیفیت بالاتر به دلیل تولید در محیط کنترل‌شده کارخانه.
- کاهش خطای نصب.
- کاهش خطرات ایمنی به دلیل استفاده از روش‌های پیش‌ساخته.
کاربردها:
- پروژه‌های بزرگ و بلندمرتبه
- ساختمان‌های تجاری و مسکونی با زمان ساخت محدود

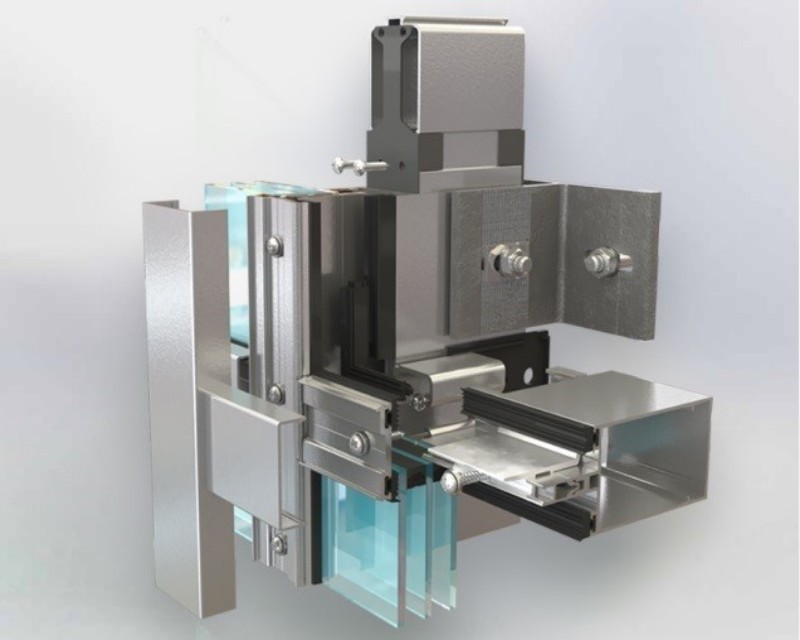

یو چنل (U-Channel)
سیستم یو چنل یکی از سیستم‌های ساختاری است که در آن اتصالات بین پنل‌های نمای کرتین وال با استفاده از کانال‌های "U" شکل انجام می‌شود. این سیستم شامل ریل‌های افقی و عمودی است که به‌صورت "U" طراحی شده و شیشه‌ها یا مصالح دیگر در این کانال‌ها قرار می‌گیرند. این سیستم معمولاً برای ایجاد ظاهری یکپارچه و مدرن استفاده می‌شود.
یو چنل‌ها معمولاً از ورق‌های فولادی با ضخامت‌های مختلف تولید می‌شوند. پس از خمکاری ورق به شکل U، برای افزایش مقاومت در برابر خوردگی، سطح آن را گالوانیزه می‌کنند.
ویژگی‌ها:
- استفاده از کانال‌های "U" برای ایجاد اتصالات محکم و مقاوم.
- مناسب برای پروژه‌هایی با نیاز به ظاهری شیک و مینیمالیستی.
- امکان استفاده از شیشه‌های بزرگ و یکپارچه.
مزایا:
- به دلیل سیستم اتصال ساده و مؤثر، نصب سریع و ایمن است.
- امکان تعویض آسان شیشه‌ها و مصالح دیگر.
- افزایش دوام و مقاومت نما در برابر فشارهای جانبی و محیطی.
کاربردها:
- ساختمان‌های مدرن و لوکس
- پروژه‌هایی با شیشه‌های بزرگ و بدون فریم

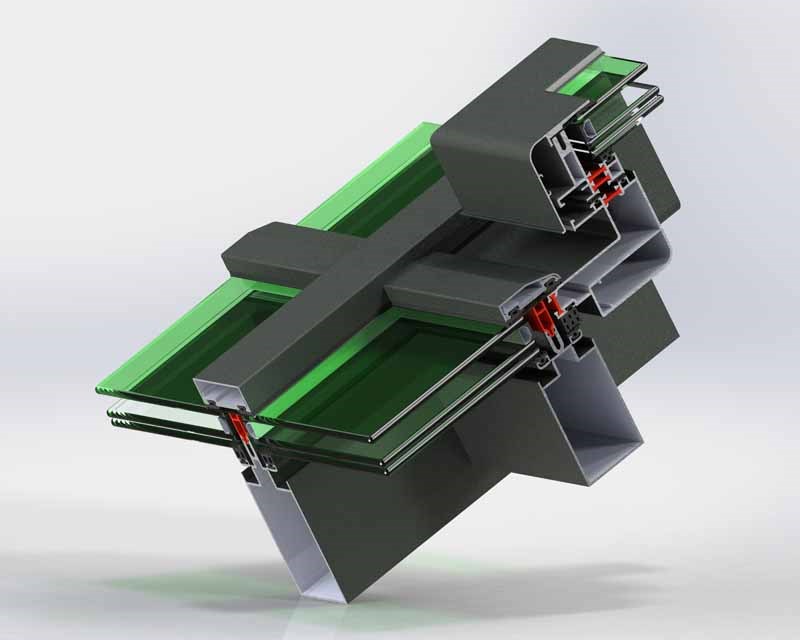

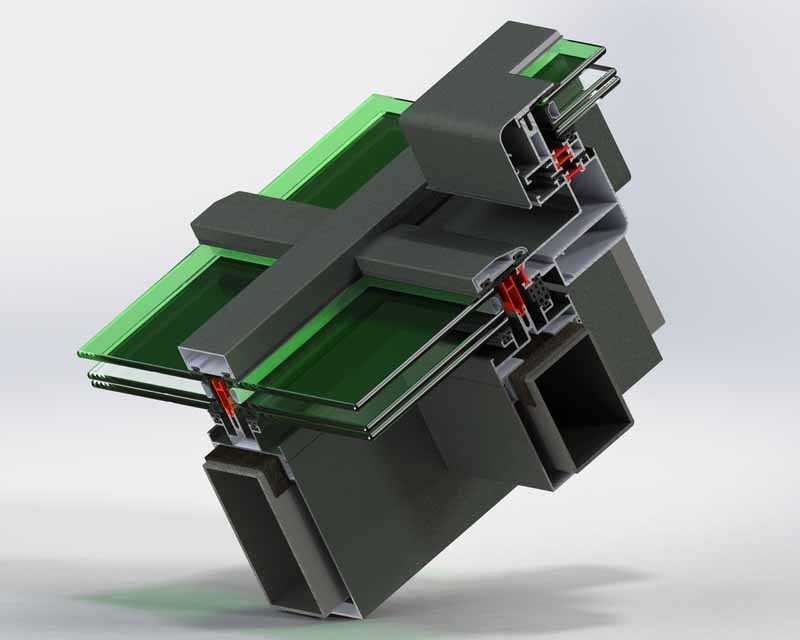

اسکای لایت (Skylight)
اسکای لایت به سیستم‌های سقفی نمای کرتین وال اطلاق می‌شود که به‌طور ویژه برای ایجاد نور طبیعی بیشتر در فضاهای داخلی طراحی می‌شوند. در این سیستم، از شیشه‌های بزرگ و شفاف استفاده می‌شود که به سقف ساختمان نصب می‌شوند و نور طبیعی به فضای داخلی می‌تابد. این سیستم برای فضاهایی مانند هال‌های ورودی، لابی‌ها یا ساختمان‌های تجاری با نیاز به نور زیاد مناسب است. ویژگی‌ها:- نصب شیشه‌های بزرگ یا پانل‌های شفاف بر روی سقف.
- طراحی برای جذب حداکثر نور طبیعی به داخل ساختمان.
- می‌تواند شامل سیستم‌های شفاف، نیمه شفاف یا مات باشد.
مزایا:
- بهبود کیفیت نور داخلی و کاهش نیاز به روشنایی مصنوعی.
- افزایش دید و چشم‌انداز برای کاربران.
- مناسب برای فضاهایی که نیاز به نور طبیعی بیشتر دارند.
کاربردها:
- ساختمان‌های تجاری با نیاز به نور طبیعی
- پروژه‌های مسکونی و فضاهای بزرگ مثل استادیوم‌ها
انواع اسکای لایت
- اسکای لایت یکپارچه (Monolithic Skylight): از شیشه‌های یکپارچه برای ایجاد سقف شفاف استفاده می‌شود.
- اسکای لایت تقسیم شده (Segmented Skylight): شامل بخش‌های جداگانه از شیشه یا مواد دیگر است که به صورت جداگانه نصب می‌شوند.
- اسکای لایت پنلی (Panel Skylight): از پنل‌های شیشه‌ای یا پلی‌کربناتی برای ایجاد سقف شفاف استفاده می‌شود.
- اسکای لایت بازشو (Operable Skylight): قابلیت باز و بسته شدن دارد، برای تهویه هوا و کنترل دما.
- اسکای لایت نواری (Rooflight Strip): شامل یک نوار طولانی از شیشه یا مواد شفاف که معمولاً در طول سقف نصب می‌شود.
این انواع اسکای لایت بسته به نیاز پروژه و طراحی ساختمان انتخاب می‌شوند.
چرا نمای کرتین وال؟
نمای کرتین وال به دلایل مختلفی یک انتخاب محبوب در طراحی ساختمان‌های مدرن است:
- کاهش وزن سازه
- بهبود بهره‌وری انرژی
- افزایش زیبایی ساختمان
- مقاومت در برابر شرایط محیطی مختلف
- سازگاری با استانداردهای مهندسی و ایمنی
قیمت نمای کرتین وال
قیمت نمای کرتین وال به عواملی مانند نوع سیستم (فیس کپ، یونیتایز، یو چنل)، کیفیت مصالح (شیشه، آلومینیوم، فولاد)، ابعاد پروژه، پیچیدگی طراحی و هزینه نصب بستگی دارد. همچنین، شرایط جوی و محل پروژه نیز می‌تواند تأثیرگذار باشد.
برای دریافت قیمت دقیق و مشاوره، با تیم کارشناسان ساترکو تماس بگیرید.
سوالات متداول
1. آیا نمای کرتین وال برای تمام شرایط جوی مناسب است؟
بله، نمای کرتین وال به‌گونه‌ای طراحی شده است که می‌تواند در برابر شرایط مختلف آب و هوایی مقاوم باشد.
2. چقدر طول می‌کشد تا نمای کرتین وال نصب شود؟
زمان نصب بستگی به اندازه پروژه و پیچیدگی طراحی دارد، اما معمولاً نصب آن از چند هفته تا چند ماه طول می‌کشد.
3. آیا نمای کرتین وال مقاوم در برابر زلزله است؟
بله، نمای کرتین وال به‌گونه‌ای طراحی شده است که مقاومت بالایی در برابر نیروهای جانبی مثل زلزله دارد.
